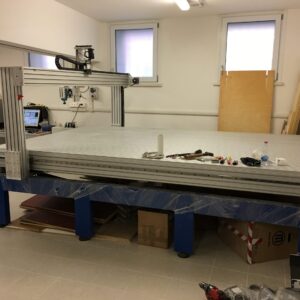

CNIKA 204-20 Barret

CNIKA 204-20 Barret

La CNIKA 204 BARRET nasce per soddisfare quella clientela che necessita di lavorare il legno,alluminio,resine, polimeri e materiali similari in maniera massiccia e con la possibilita’ di effettuare lavorazioni di sottosquadro. La caratteristica di questa macchina e’ la potenza di lavorazione data dalla tecnologia di ROTAZIONE delle CHIOCCIOLE delle madreviti e non delle madreviti stesse oltre al MANDRINO BASCULANTE per le lavorazioni sottosquadro. Una luce , o altezza, di lavorazione della Z, di quasi 500 millimetri Vi permettera’ anche di modellare stampi di grandi dimensioni .
Per la potenza di movimentazione e la robustezza della macchina sono stati necessari montare DOPPI pattini per gli assi X e Z e addirittura 8 Pattini e 4 Guide da 20 e 25 mm in acciaio per la movimentazione dell’ asse Y che sviluppa una forza di 3680 Newton ( circa 390Kg).


La CNIKA 204 Barret e’ stata sviluppata per la lavorazione del legno direttamente tramite appositi programmi all’ avanguardia per la simulazione dei carichi e cicli di lavoro che la macchina deve effettuare . Niente di approssimato e’ stato lasciato al caso .

La CNIKA 204 BARRET e’ una macchina CNC a quattro assi nata per soddisfare il mercato industriale per la lavorazione del legno,resine , etc. ove necessitino carichi pesanti e precisioni accuratissime. Dalla realizzazione di stampi per natanti , stampi automobilistici , stampi per la termoformatura , taglio pesante per soddisfare la produzione di eselmenti in legno , porte , infissi etc..

Disponibile in tre Versioni :
La versione B1 ha un area di lavoro di 1500 x 2000
La versione B2 ha un area di lavoro di 2000 x 2500
La versione B3  ha un area di lavoro di 3000 x 2500


Caratteristiche Salienti

  • Sistema di movimentazione tramite Rotazione Chiocciole
  • Mandrino Basculante per lavorazione Sotto Squadri a partire da 2.2 Kwatt .Struttura a ponte mobile .Robustezza
  • Motorizzazioni Brushless.
  • Costo Contenuto.
  • Ampia Facolta di cambio elettromandrini – Teste Laser – Teste per punzonatura
  • PLC Ethernet Cam, Compatibile per Azienda 4.0.
  • Struttura a serie MASSICCIA .
  • Alta velocita’ di spostamento.
  • Vaschetta di recupero refrigerante.
  • Precisione da 0.17 a 0.012 mm (a scelta del cliente ) su singolo movimento con gioco 0 sugli assi XZ.
  • Precisione da 0.11 0.013 mm (a scelta del cliente ) singolo movimento con gioco 0 sugli assi Y.
  • Manuali e documentazione in lingua Italiana.
  • Certificato di conformit√† CE rilasciato.


Ambiti Applicativi

ArredamentoRealizzioni 3D di stampi per decorazioni ,intarsi, Stampi per lavandini , stampi per fusioni porcellane etc.
Sagomatura LegnoRealizzazioni tavoli 3D , stampi per colate resina legno di seggiole , stampi per colate resina legno Vasi. etc.
Prototipazione rapidaPer Sagomatura e smussi, incavi, fresature e forature .Realizzazione prototipi 2D e 3D Grandi Dimensioni.
MarmoPer Lavorazioni statue , vasi , lavandini etc.


Descrizione generale

La CNIKA 204 BARRET e’ una macchina CNC a quattro assi nata per soddisfare il mercato industriale per altissime velocit√†’ di spostamento tramite chiocciole rotanti , Un escursione di Z elevatissima sino a 1500 mm permette la realizzazione di stampi di grandi dimensioni. Particolarmente adatta nella realizzazione di statue o nel settore automobilistico e navale.

Caratteristiche tecniche <> Descrizione


CNIKA 204B1
 Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 1700 x 2320 – Asse Z 1100 mm
Dimensioni Piano di lavoro 1500 x 2000 mm
Corsa di lavorazione asse Z 500 (estendibile a 1500) mm
Peso 592 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Doppia vite sincronizzazione avanzamento asse Y tramite encoder ottici montati sulle motorizzazioni brushless.
Rotazione del mandrino di +-95 gradi.
CNIKA 204 B2 Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 2320 x 2730 – Asse Z 680 mm
Dimensioni Area di lavoro 2000 x 2500 mm
Corsa di lavorazione asse Z 500 (estendibile a 1500) mm
Peso 406 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Doppia vite sincronizzazione avanzamento asse Y tramite encoder ottici montati sulle motorizzazioni brushless.
Rastrelliera porta utensili per 18 utensili ( opzional 24 Utensili)
CNIKA 204 B3 Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 3800 x 2350 – Asse Z 680 mm
Dimensioni Piano di lavoro 3500 x 2000 mm
Corsa di lavorazione asse Z 500 (estendibile a 1500) mm
Peso 556 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Doppia vite sincronizzazione avanzamento asse Y tramite encoder ottici montati sulle motorizzazioni brushless.

Dotazioni Standard

  • CNIKA 204 completamente montata di tutti i particolari meccanici come descritto nelle sezione Descrizione.
  • Caveria di connessione fra la CNIKA204 RAPTOR e l’ elettronica.
  • Cavo di connessione tra l’ elettronica e il PC .
  • Manuali e documentazione in ITALIANO.
  • Software ETH11RosettaCNC .
  • Finecorsa per tutti gli assi.
  • Estensione Asse Z 500 mm.
  • Elettromandrino 24.000 GIRI , 1.4/ 1.8 / 2,2. Kwatt con inverter .

Dotazioni Optional

  • Piano aspirante
  • Testina di acquisizione 3D
  • Quinto Asse Rotante .
  • Mandrino con cambio utensile automatico( senza possibilit√†’ di rotazione).
  • Aumento Asse Z di lavorazione a 800mm,1000mm, 1500mm

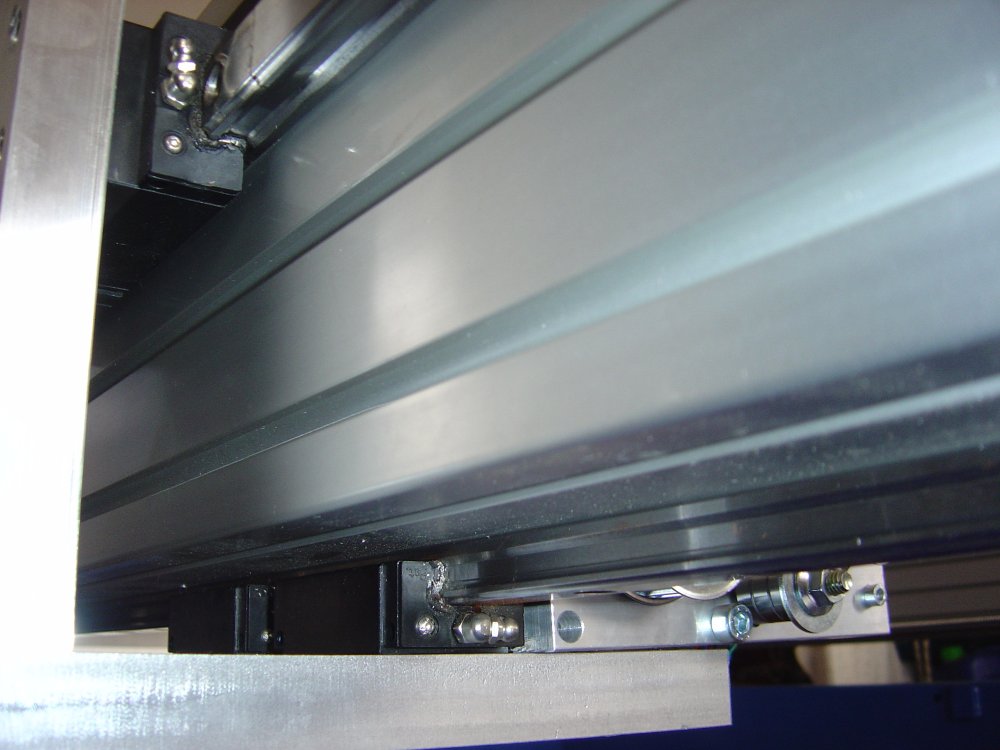

Particolari meccanici
